Konventionelle Produktionsprotokollierungstools (VPLT) von Vigor
Konventionelle Produktionsprotokollierungstools von Vigor. Die Vigor VPLT-Produktionsprotokollierungstools sind in mehreren Außendurchmessergrößen erhältlich und bieten sowohl Oberflächenauslese- als auch Speicherbetriebsmodi mit wählbaren Parametern. Der Werkzeugstrang zeichnet sich durch: hervorragende Stabilität, hohe Zuverlässigkeit, flexible Kombination...
Beschreibung
China Vigor Drilling Oil Tools And Equipment Co., Ltd. ist einer der professionellsten Hersteller und Lieferanten von konventionellen Produktionsprotokollierungswerkzeugen (vplt) von Vigor in China und zeichnet sich durch wettbewerbsfähige Preise und schnelle Lieferung aus. Willkommen beim Kauf hochwertiger Vigor-Protokollierungswerkzeuge für die konventionelle Produktion (VPLT), die hier in unserer Fabrik auf Lager sind.
Vigor VPLT-Produktionsprotokollierungstoolssind in verschiedenen Außendurchmessergrößen erhältlich und bieten sowohl Oberflächenauslesung-als auch Speicherbetriebsmodi mit wählbaren Parametern.
Der Werkzeugstrang zeichnet sich durch hervorragende Stabilität, hohe Zuverlässigkeit, flexible Kombinationsmöglichkeiten und die Fähigkeit aus, verschiedene Bohrlochprotokollierungsanforderungen zu erfüllen.
Technische Parameter herkömmlicher Produktionsprotokollierungswerkzeuge
|
Artikelcode |
VPLT-30 |
VPLT-32 |
VPLT-35 |
VPLT-38 |
VPLT-43 |
|
O.D. |
30mm |
32mm |
35mm |
38mm |
43mm |
|
Temp. Bewertung |
175 Grad |
175 Grad |
175 Grad |
175 Grad |
175 Grad |
|
Druckstufe |
80 MPa |
80 MPa/100 MPa |
100 MPa |
100 MPa |
100 MPa |
|
Kommunikation |
Mann-Code |
Man /AMI-Code |
Man /AMI-Code |
Man /AMI-Code |
Man /AMI-Code |
|
Verfügbare Werkzeuge |
Telemetrie CCL GR Temperatur Belastung-Druck Tuning-Gabeldichte Wasserstau Kontinuierlicher Durchflussmesser Kabelkopf Flexibles Gelenk
|
Speichersub Batterie-Sub Telemetrie CCL GR Temperatur Belastungsdruck Quarzdruck Tuning-Gabeldichte Wasserstau Kontinuierlicher Durchflussmesser Tracer Release-Tool Kabelkopf Flexibles Gelenk Schwenkbarer Sub Gewichtsstange Zentralisator
|
Speichersub Batterie-Sub Telemetrie CCL GR Temperatur Belastungsdruck Quarzdruck Tuning-Gabeldichte Wasserstau Kontinuierlicher Durchflussmesser In-Durchflussmesser Vollständiger Bohrloch-Durchflussmesser Kabelkopf Flexibles Gelenk Schwenkbarer Sub Gewichtsstange Zentralisator
|
Speichersub Batterie-Sub Telemetrie CCL GR Temperatur Belastungsdruck Quarzdruck Tuning-Gabeldichte Wasserstau Kontinuierlicher Durchflussmesser In-lin-Durchflussmesser Vollständiger Bohrloch-Durchflussmesser Ultraschall-Durchflussmesser Spannung/Kompression XY-Messschieber Optischer Gas-Holdup Tracer Release-Tool Zaumschirm-Werkzeug Kabelkopf Flexibles Gelenk Schwenkbarer Sub Gewichtsstange Zentralisator
|
Speichersub Batterie-Sub Telemetrie CCL GR Temperatur Belastungsdruck Quarzdruck Tuning-Gabeldichte Wasserstau Kontinuierlicher Durchflussmesser In-lin-Durchflussmesser Vollständiger Bohrloch-Durchflussmesser Ultraschall-Durchflussmesser Spannung/Kompression Schwebekörper-Durchflussmesser Spannung/Kompression XY-Messschieber Optischer Gas-Holdup Neutron Tracer Release-Tool Zaumschirm-Werkzeug Kabelkopf Flexibles Gelenk Schwenkbarer Sub Gewichtsstange Zentralisator |
1.1 VTS-Telemetrie-Sub
Vigor VTS Telemetrie Subfungiert als Daten-Kommunikationsbrücke-zwischen dem Oberflächenerfassungssystem und den Bohrlochprotokollierungsinstrumenten. Es enthält die Kabel-{3}}Bus- und Instrumenten-Bus-Schnittstellen, einen Hauptregler und einen Abwärts-Gleichstrom--Gleichstromabschnitt. Der Sub erfasst Werkzeugdaten über den Instrumentenbus, paketiert sie und überträgt sie über die Kabelbusschnittstelle an das Oberflächenerfassungsgehäuse. Gleichzeitig kann das Oberflächensystem Befehle senden, um sowohl das Telemetrie-Sub- als auch die Protokollierungstools zu konfigurieren oder zu steuern und so eine Vollduplex-Kommunikation zu realisieren.
1.2 VGR-Gammastrahlen-Tool
Vigor VGR Gammastrahlen-Werkzeugerfasst die radioaktive Intensität der Formation in Echtzeit durch hochempfindliche Szintillationskristalle und erzeugt so hochauflösende Gammakurven.
Diese Kurven liefern eine genaue Tiefenkorrektur-Benchmark- für die Protokollierung von Bohrlochproduktionsprofilen und Wasserabsorptionsprofilen und leiten auch die Positionierung von Perforationsvorgängen.
1.3 VQP Quarz-Druck-CCL-Kombiwerkzeug
Der Druck wird hauptsächlich zur Messung der Druckänderungen in der Formation verwendet. Es verwendet hochpräzise Quarzdrucksonden und eignet sich zur Messung verschiedener Öl-, Gas- und Wasserquellen.
CCL wird hauptsächlich verwendet, um die Einführtiefe des Instruments im Bohrloch zu bestimmen. Es wird häufig bei Positionierungs- und Perforationsvorgängen eingesetzt.
1.4 VFD-Stimmgabel-Dichtetool
Vigor VFD Stimmgabel-Dichtewerkzeugwird hauptsächlich zur Messung der Dichte von Bohrlochflüssigkeiten verwendet. In Kombination mit anderen Parametern bestimmt es die Eigenschaften, den Inhalt und die Verteilung der Flüssigkeiten.
Dabei kommt eine nicht-radioaktive Methode zum Einsatz: Durch die Erfassung der Schwingungsperiode eines in die Flüssigkeit eingetauchten Stimmgabelsensors wird die Flüssigkeitsdichte berechnet und eine kontinuierliche Dichtekurve bereitgestellt. Es ist stabil und zuverlässig und eignet sich für Messungen in Öl-, Gas- und Wasserbrunnen.
1,5 VLF In--Durchflussmesser
Vigor VLF In-{0}}DurchflussmesserVerwendet ein hoch{0}}temperatur- und verschmutzungsbeständiges-Kunststofflaufrad und eine interne Busverkabelung, kann an jeder Position unterhalb des Telemetrie-Unterteils angeschlossen werden.
Es misst die Flüssigkeitsgeschwindigkeit im Rohr und kann als Ergänzung zu anderen Durchflussmessern dienen, indem es gleichzeitig mit anderen Durchflussmessern läuft, um die Erfolgsquote von Durchflussmessungen zu verbessern.
1.6 VTWF-Temperaturwasser-Holdup Flowmeter Combo Tool
Vigor VTWF Temperature Water-Holdup Flowmeter Combo Toolwird verwendet, um die Wasserhalterate der Flüssigkeit im Bohrloch, die Temperatur und die Fließgeschwindigkeit der Flüssigkeit zu ermitteln und so Informationen für die Analyse der Flüssigkeitseigenschaften bereitzustellen.
Der Wasserrückstandssensor verwendet die Kapazitätsmethode, um das Verhältnis von Wasser zu Kohlenwasserstoffen im Bohrloch zu messen. Temp. Der Sensor verwendet einen Platin-Widerstandstemp. Sonde, um schnell und genau auf die Temperatur zu reagieren. der Brunnenflüssigkeit. Der Durchflussmesser dient zur Erfassung der Drehzahl des Laufrads.

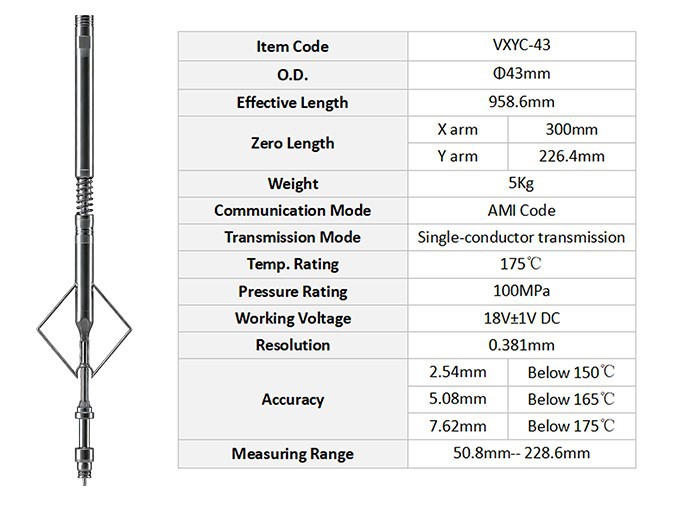

1,7 VXYC XY-Messschieber
Vigor VXYC XY-Messschiebermisst die Durchmesser der X-- und Y--Achse sowohl in verrohrten als auch in offenen Löchern; In Kombination mit Durchflussdaten korrigiert es Durchflussraten und identifiziert Gehäuseverformungen, Brüche oder offene Lochgeometrien.
1,8 VSP Federzentralisator
Vigor VSP Spring Centralizer ist ein Zentrierwerkzeug, das über sechs Federbögen eine Zentrierkraft ausübt.
1.9 Protokollbeispiel
Produktionsprotokollierung PLT-Konzepte
Produktionsprotokollierungstools (PLT) sind in der Öl- und Gasindustrie von entscheidender Bedeutung, um zu verstehen, was während der Produktion in einem Bohrloch passiert. Diese Tools helfen bei der Diagnose von Bohrlochleistung und -problemen, indem sie wertvolle Daten zum Flüssigkeitsfluss, zur Phasenverteilung und zur Bohrlochintegrität liefern. Hier sind einige Schlüsselkonzepte im Zusammenhang mit Production Logging Tools (PLT):
1. Flussprofilierung
PLT-Werkzeuge werden verwendet, um ein Profil des Flüssigkeitsflusses (Öl, Gas und Wasser) innerhalb des Bohrlochs zu erstellen. Sie messen Durchflussraten und -verteilung in verschiedenen Tiefen und helfen den Bedienern, den Beitrag verschiedener Zonen oder Perforationen zur Gesamtproduktion zu verstehen.
2. Arten von PLT-Sensoren
Spinner-Durchflussmesser:Messen Sie die Geschwindigkeit der Flüssigkeiten, indem Sie die Rotationsgeschwindigkeit eines Spinnerblatts aufzeichnen. Eine schnellere Drehung weist auf eine höhere Flüssigkeitsgeschwindigkeit hin.
Temperatursensoren:Erkennen Sie Temperaturänderungen entlang des Bohrlochs. Plötzliche Temperaturänderungen können auf Flüssigkeitseintritts- oder -austrittspunkte hinweisen.
Drucksensoren:Zeichnen Sie Druckschwankungen auf, die Einblicke in die Eigenschaften des Reservoirs und den Flüssigkeitsgradienten liefern können.
Gammastrahlendetektoren:Wird zur Tiefenkorrelation und Identifizierung radioaktiver Marker verwendet.
Kapazitäts- und Dichtesensoren: Unterscheiden Sie zwischen verschiedenen Flüssigkeitsphasen (Öl, Wasser, Gas) durch Messung von Kapazitäts- und Dichteänderungen.
3. Dateninterpretation
Die von PLT-Tools gesammelten Daten müssen interpretiert werden, um umsetzbare Erkenntnisse zu liefern. Dazu gehört das Verständnis des Verhaltens verschiedener Phasen (Öl, Gas, Wasser) im Bohrloch und der Wechselwirkungen zwischen ihnen.
Die Interpretation hilft bei der Identifizierung von Problemen wie Wasser- oder Gasstau, Querströmung zwischen Zonen und unerwartetem Flüssigkeitseintritt.
4. PLT-Operationen
PLT-Werkzeuge werden in Bohrlöchern mithilfe einer Drahtleitung, eines Spiralrohrs oder manchmal einer Slickline betrieben. Das Werkzeug wird in das Bohrloch abgesenkt und dann wieder hochgezogen, wobei die Daten kontinuierlich oder in bestimmten Abständen aufgezeichnet werden.
Die Protokollierung kann unter verschiedenen Bedingungen erfolgen, einschließlich statischer Bedingungen (Brunnen schließen) und dynamischen Bedingungen (Brunnen produzieren), um umfassendere Daten zu sammeln.
5. Produktionsoptimierung
Das Hauptziel des Einsatzes von PLT besteht darin, die Produktion durch die Identifizierung von Problemen wie leistungsschwachen Zonen, Wasser-/Gasdurchbrüchen oder Kanalbildung zu optimieren.
Basierend auf PLT-Daten können Entscheidungen über Brunneneingriffe getroffen werden, etwa das Hinzufügen oder Blockieren von Perforationen, Stimulationen oder Wasserabsperrungen-.
6. Brunnenintegrität und Diagnose
PLTs helfen auch bei der Diagnose von Bohrlochintegritätsproblemen wie Gehäuselecks, Rohrlecks oder Querströmungen zwischen verschiedenen Formationen.
7. Arten von Produktionsprotokollierungstools
Volldurchflussmesser (FBF):Misst den Durchfluss über den gesamten Querschnitt-des Bohrlochs.
Kontinuierlicher Durchflussmesser:Wird zur Messung des Durchflusses in Brunnen mit variablen Querschnitten verwendet.
Gradiomanometer:Wird zur Messung des Differenzdrucks über einen bestimmten Abschnitt verwendet, um die Flüssigkeitsdichte zu bestimmen.
Die Production Logging Tools-Serie von Vigor umfasst eine umfassende Produktpalette, die auf unterschiedliche und komplexe Bohrlochbedingungen zugeschnitten ist. Das wichtigste Unterscheidungsmerkmal unserer Werkzeuge ist ihre außergewöhnliche Haltbarkeit und praxiserprobte-Zuverlässigkeit, die durch umfangreiche Einsätze vor Ort beim Kunden stets bestätigt wurde.
Die auf Benutzerfreundlichkeit ausgelegten Produktionsprotokollierungstools von Vigor sind einfach zu montieren, zu demontieren und zu bedienen und erfordern nur minimale Schulung, um betriebliche Kenntnisse zu erlangen.
Darüber hinaus bietet Vigor internationale Feldmessungen und Supportdienstleistungen für die Produktionsprotokollierung an. Wenn Sie an unseren Produktionsprotokollierungstools oder anderen Bohrlochkomplettierungs- und Überwachungslösungen interessiert sind, zögern Sie bitte nicht, uns zu kontaktieren. Bei Vigor können Sie sicher sein, dass Sie genau die Lösungen und die fachkundige Unterstützung finden, die Ihr Betrieb benötigt.
